配置动捕系统网络

本节介绍六台动捕摄像头、交换机和操作电脑之间的连接方法，以及其他一些网络参数的配置。

连接交换机

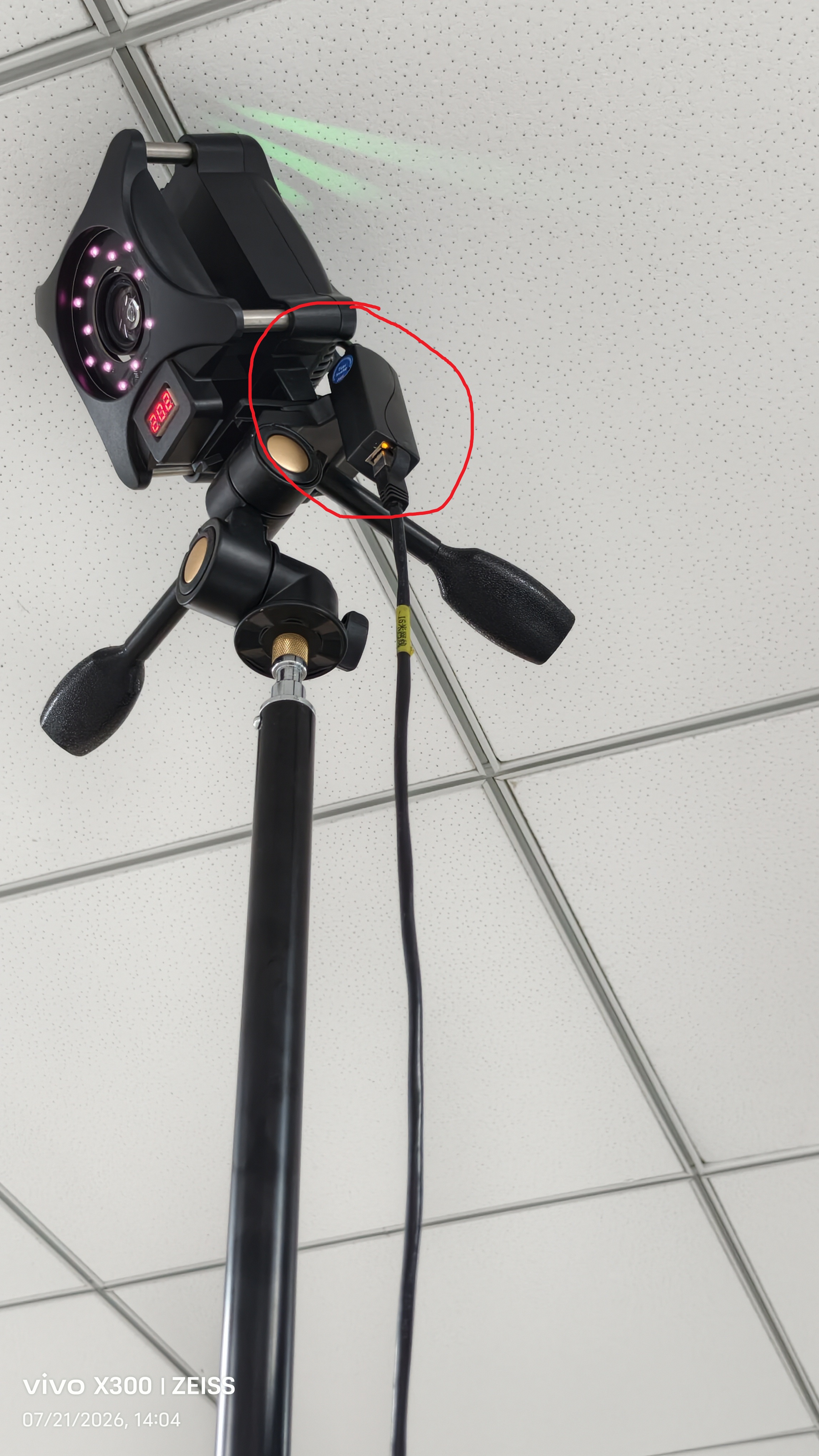

首先，将六台组装好的动捕摄像头连接电源插座供电，并将所有摄像头的网络接口接入交换机左侧第一组网络接口，如图中红圈所示。

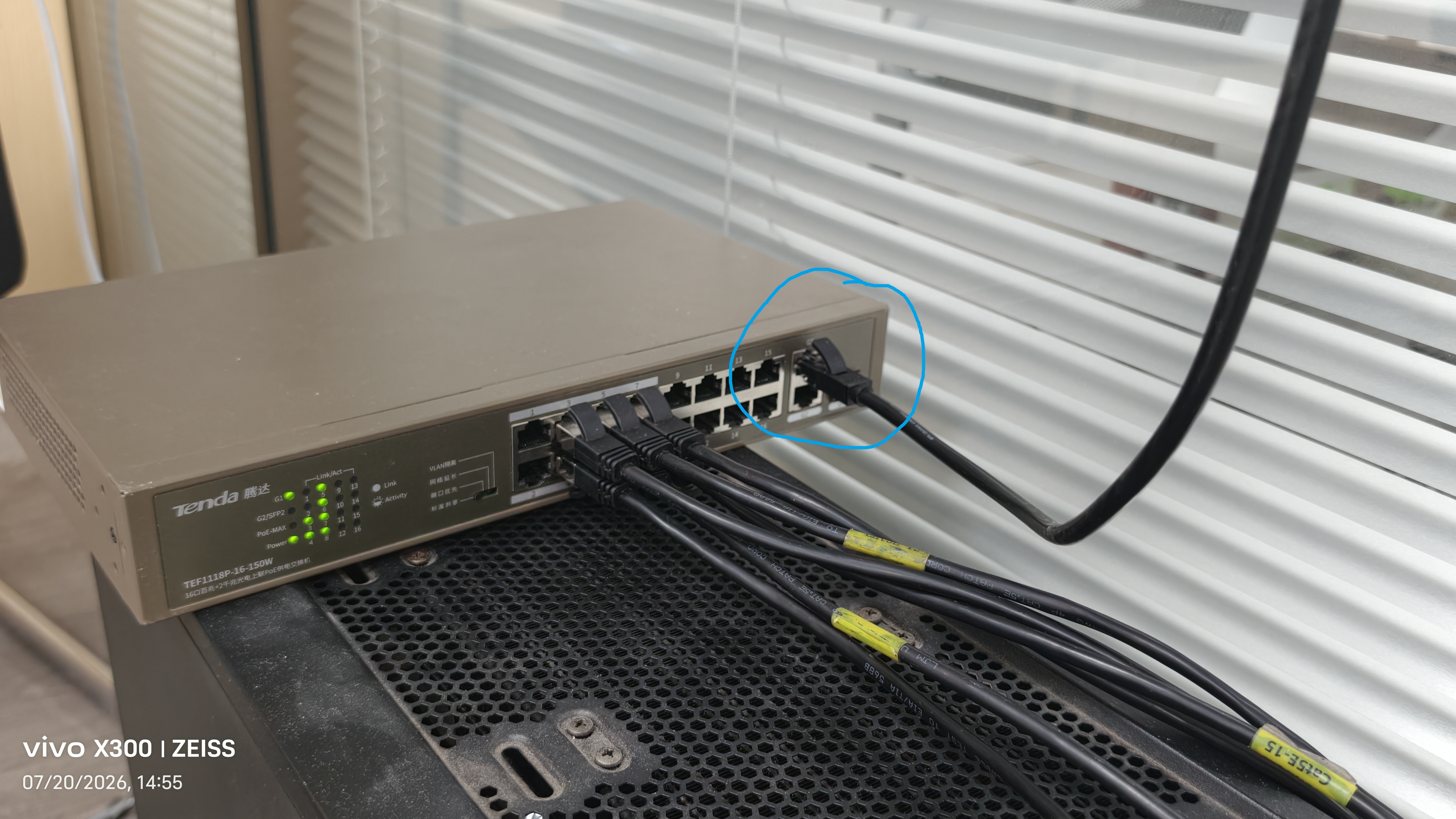

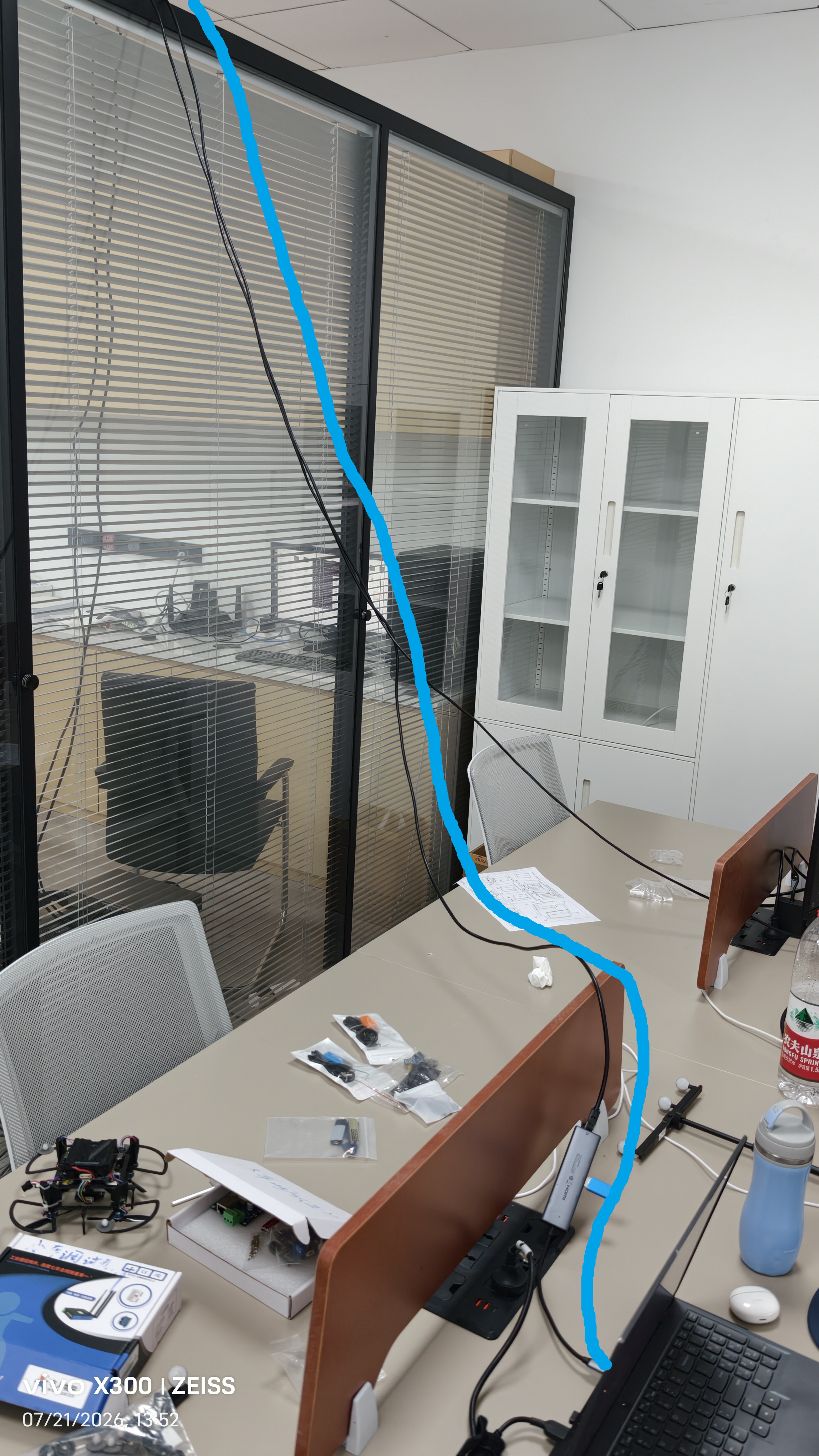

然后，在交换机最右侧的两个网口中任选一个，通过网线连接到操作电脑，如图中蓝圈以及蓝线所示。

连接前检查

请确保摄像头、交换机和电脑均已正确供电再进行接线操作，接线时必须确保全部网线接口均没有松动。

设置电脑固定 IP

在 Windows 中依次打开：

1. 控制面板；
2. 网络和 Internet；
3. 网络和共享中心；
4. 更改适配器设置；

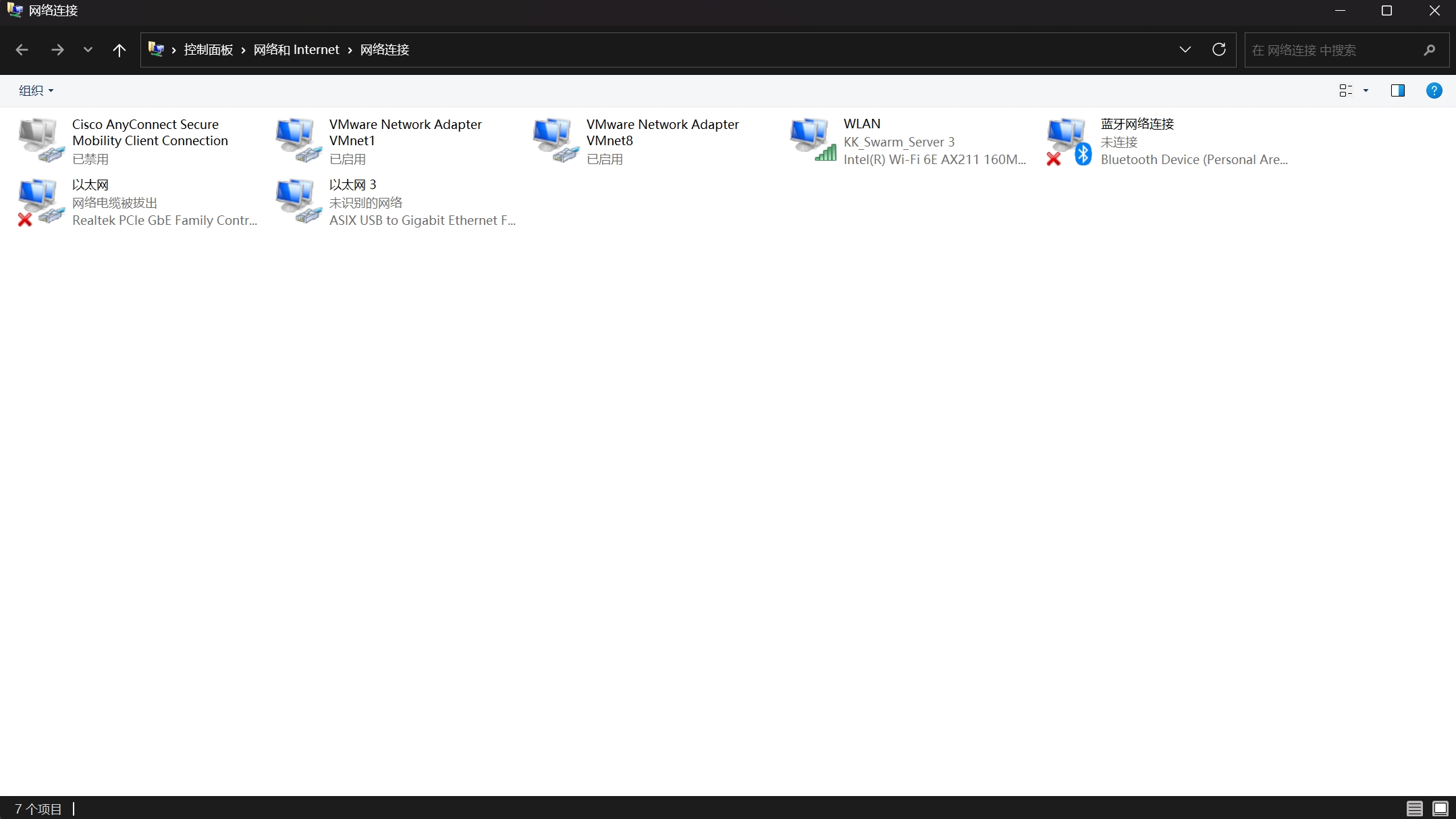

5. 右键单击“以太网”（或如图中所示可能为以太网3，具体是哪个以太网需要根据实际连接情况判断）；
6. 选择“属性”；
7. 双击“Internet 协议版本 4（TCP/IPv4）”；

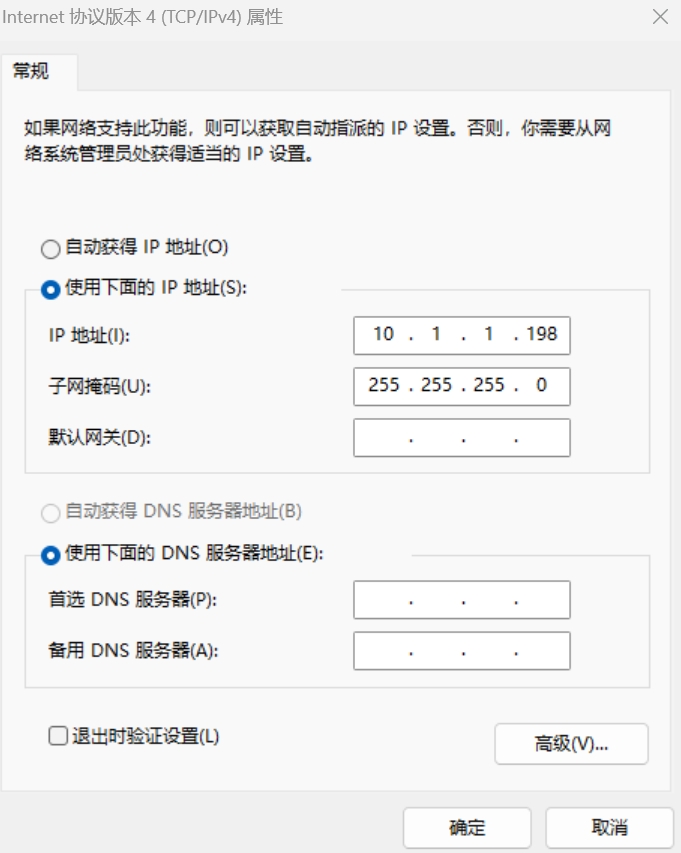

8. 选择“使用下面的 IP 地址”。

填写以下参数：

项目	参数
IP 地址	10.1.1.198
子网掩码	255.255.255.0
默认网关	留空
DNS	留空

点击“确定”保存设置，完成网络配置步骤。

关闭实验网络对应的防火墙

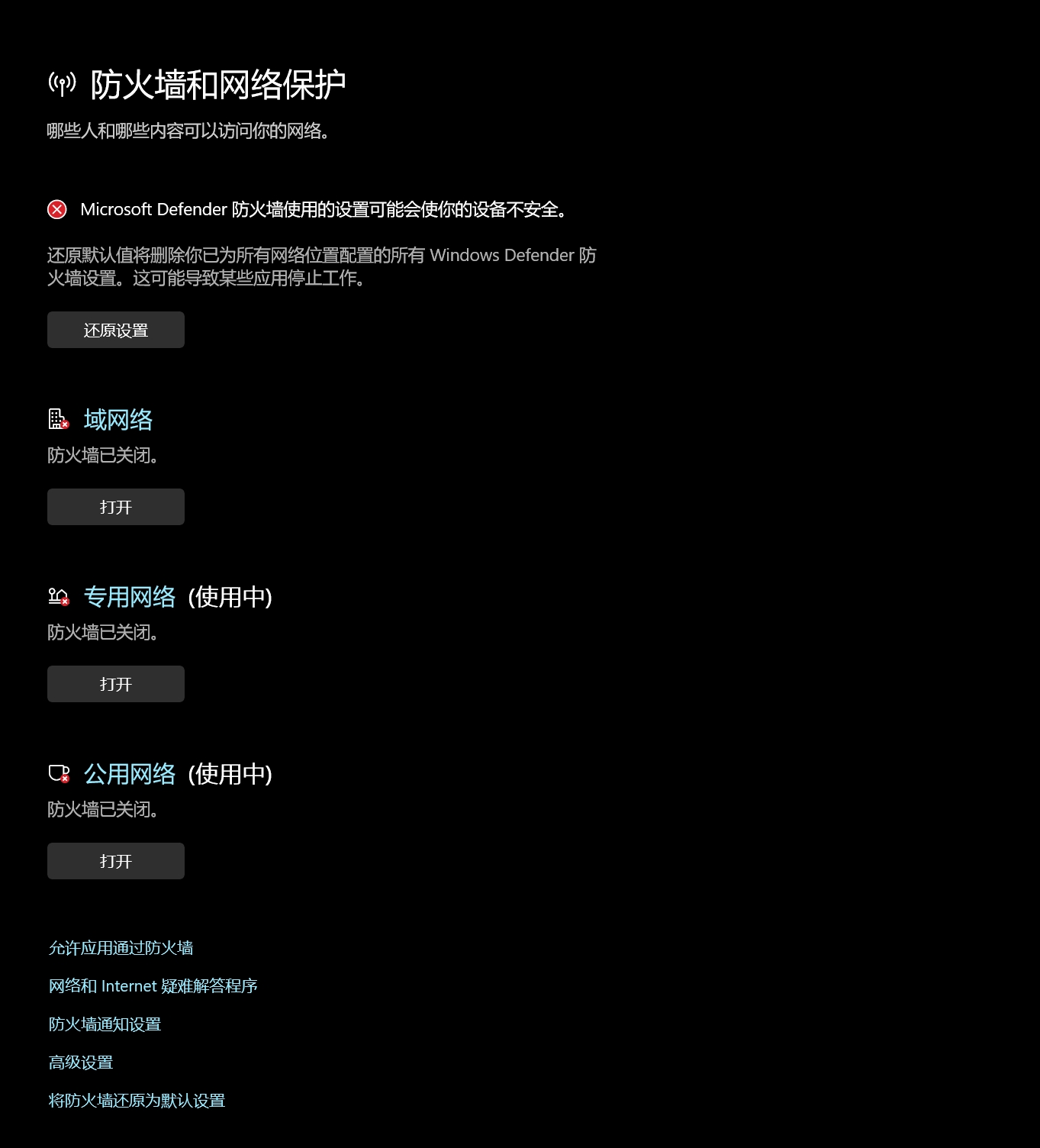

为保证动捕软件与摄像头之间通信顺利，需要关闭 Windows 防火墙并退出全部电脑上的杀毒软件.

安全提醒

关闭防火墙会降低电脑的网络安全性。在可信的实验室隔离网络中可临时关闭，但实验结束后建议重新开启防火墙。

检查网络连通性

如果软件无法识别摄像头，可打开命令提示符，通过 ping 检查电脑与摄像头是否连通：

ping 10.1.1.XXX

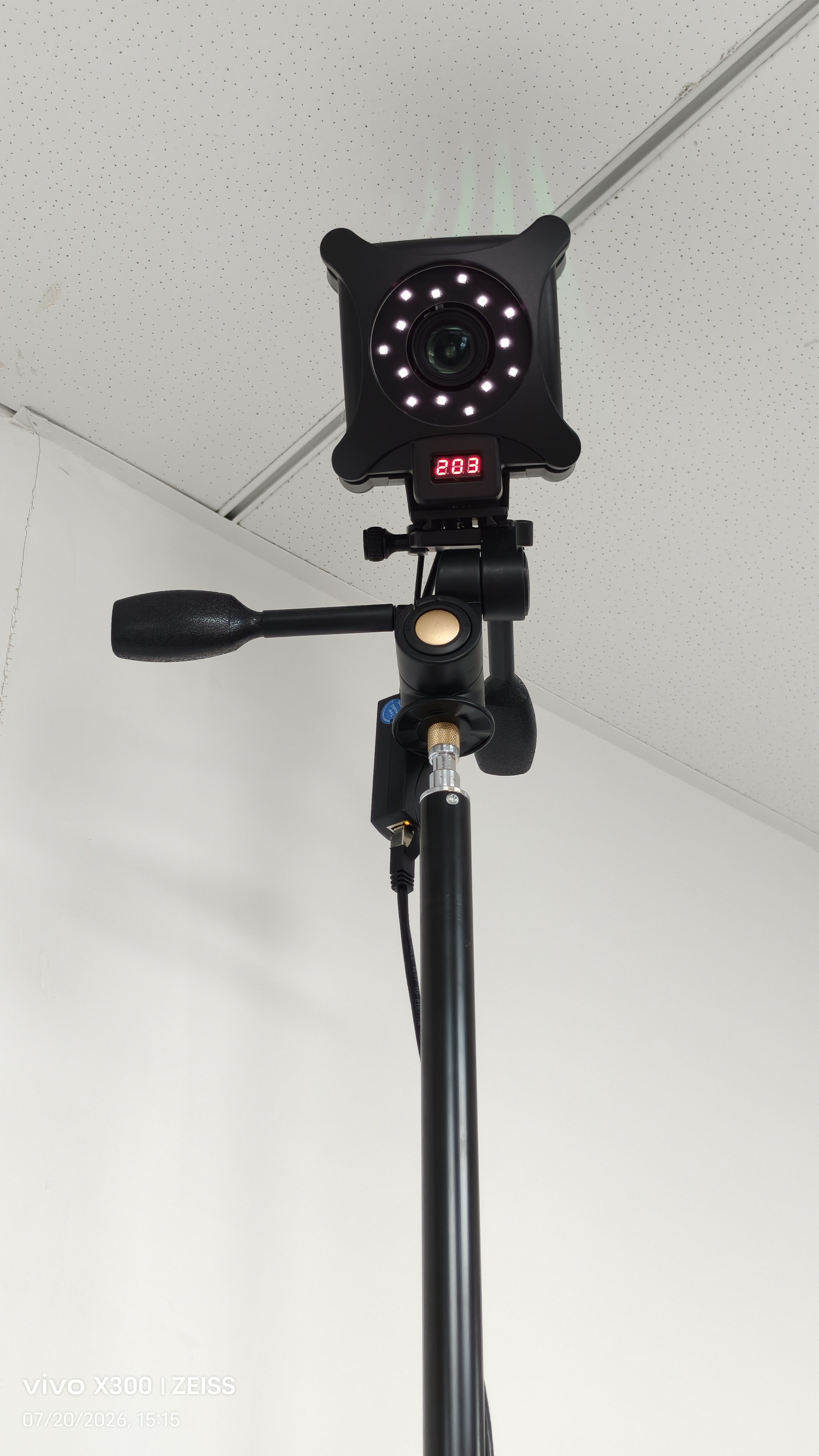

将 10.1.1.XXX 替换为待检查摄像头的实际 IP 地址，其中 XXX 具体值可以查看摄像头顶部红色数码管的显示数值以确定。

如果请求超时，请检查：

• 网线和交换机连接是否正确；
• 电脑 IP 是否设置为 10.1.1.198；
• 子网掩码是否为 255.255.255.0；
• 是否存在其他冲突的有线或无线网络；
• Windows 防火墙是否阻止动捕软件通信。

完成网络配置以及关闭防火墙等操作后，即可启动软件。
